ひと穴、わずか２秒。

2770の微細穴、4時間21分連続加工。

A11MP1CNC

製品ギャラリー

機械本体

名称 A11MP1CNC
本体寸法（幅×奥行×高さ） 1722×1242×1757mm
本体重量 1000kg
ワークテーブル寸法
（幅×奥行）		 200×120mm
加工槽内寸法
（幅×奥行）		 327×362mm
テーブル移動距離
（X軸×Y軸）		 100×100mm
（X・Y軸リニアモータ駆動）
繰り返し精度 ±0.0005mm
W軸加工ヘッド上下 100mm
Z軸サーボ送り距離 250mm
使用電極 φ0.03～φ0.2mm
電極自動送り機能 有り
NCコマンド Gコード（CADデータ読み込み：DXF）

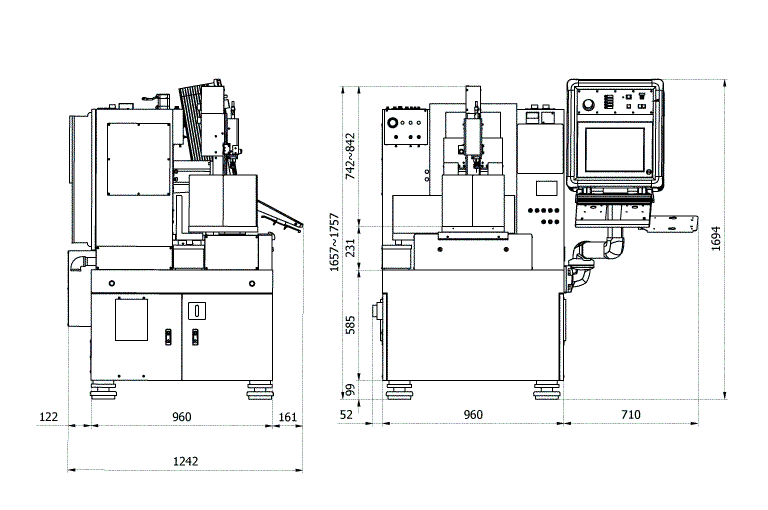

外形寸法図

A11MP1CNC
